Comment installerGazebo BBQ 8 pi x 5 pi toit rigideinstructions
C'est tontonbelvédère.
Placez la jambe (A) sur le repose-pied (P)et fixez-le avec 4 vis (Z2)Répétez les étapes ci-dessus pour lejambe (A1)
Insérez les tubes (O) dans la croixconnecteur (11)
Connectez les deux tubes (F) dans les deuxextrémités du connecteur transversal (11), fixezavec 2 vis (V).
Connectez l'ensemble de tubes entre lejambeA et jambeA1 avec vis (S)

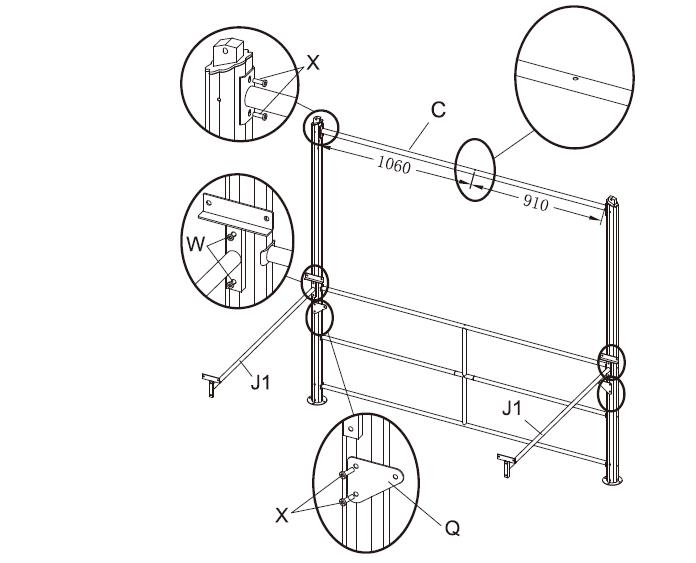

Fixez le tube (C) avec les vis (X) en haut de la jambe (A), jambe (A1);Connectez les barres transversales (J1) sur chaque jambe avec la vis (W);
Utilisez des vis (X) pour connecter la plaque triangulaire en acier Q aux pieds (A), (A1)
Placez le pied (B) sur le repose-pieds (P) et fixez-le avec 4 vis (Z2). Répétez les étapes ci-dessus pour le pied (B1).
Fixez le tube (C) avec des vis (X) en haut du pied (B), par exemple (B1) ã Utilisez des vis (X) pour connecter la plaque triangulaire en acier Q aux pieds (B), (B1).
Placez la jambe (B) et la jambe (B1)en place pour relier la croixbarres(J1)avec vis(W)
Fixez le tube (F1) aubas de la jambe avecdes vis)
Positionner le tube (1) entrele triangle des deux aciersplaques sur la jambe (A), la jambe (B),et connecter avec 2 vis(X).
Placez la barre de maille (J)au-dessus de la barre transversale (J1)et fixez avec la vis (Y).
Répétez les étapes ci-dessus pourles autres jambes.
Installez M sur les barres transversales (C), fixez-le avec la vis (T), faites attention à ce que le trou soit tourné vers l'intérieur et que l'espace soit tourné vers l'extérieur.
Le tube (G) et D1 est connectéavec le connecteur en forme de L (L)et fixé avec les vis (Z).
Répétez les étapes ci-dessus pour leautres tubes.
Placez la carte PC (K) dans le tube (D1) et (G), installez l'autre carte PC et le tube à tour de rôle. Répétez les étapes ci-dessus pour l'assemblage de la carte de circuit imprimé.
Placez l'ensemble de carte de circuit imprimé assemblé sur le tube comme illustré. Utilisez la vis (U) pour connecter le tube E/E1 avec le pied.
Connectez avec le support M avec les vis (U).
Placez l'autre PC assembléassemblage de la carte sur le dessus commeillustré.
Utilisez la vis (U) pour connecter letube D/D1 avec la jambe, puisconnecter D et E, D1 et E1 avecla vis (X).
Insérez un piquet (Z3) dans le pied dechaquebelvédèrejambe.
1. Ne jamais installer ou continuer à utiliser dans des conditions de pluie, de vent ou de tempête, en particulier les orages. Des dommages peuvent survenir à votrebelvédèreet vous mettre ainsi que les autres en danger potentiel.
2. Nous vous suggérons de prendre votre temps afin d'éviter de plier le cadre ou de vous pincer les doigts ou les mains lors de l'ouverture et de la fermeture du cadre.
3. Évitez d'installer votre gazebo sur des pentes raides.
4. N'utilisez pas votrebelvédèrepour un abri permanent. Il est conçu pour une utilisation temporaire uniquement.
5. Gardez votrebelvédèreloin de la chaleur et des flammes en tout temps. Ne faites pas de barbecue ou ne faites pas de feu sous votre belvédère.
6. Ne laissez jamais votrebelvédèresans surveillance.
7. Ne rangez jamais votre gazebo lorsqu'il est mouillé ou humide. Laissez sécher complètement pour éviter la moisissure.
8. Le cadre DOIT être piqueté ou correctement lesté en tout temps.
9. Lors de l'assemblage et de l'utilisation de ce produit, des précautions de sécurité de base doivent toujours être suivies pour
réduire le risque de blessures corporelles ou de dommages à l'équipement. Veuillez lire toutes les instructions avant le montage et l'utilisation.
10. Certaines pièces peuvent contenir des arêtes vives. Porter des gants de protection si nécessaire. Trois personnes ou plus sont recommandées pour un montage en toute sécurité.
11. Tenez tous les enfants et animaux domestiques éloignés de la zone de montage.
12. Commencez l'assemblage à au moins 9 pieds de tout obstacle tel que des clôtures, un garage, une maison, des branches en surplomb, des cordes à linge ou des fils électriques.
13. Veuillez balayer ou garder cet appareil hors de la neige d'une profondeur supérieure à 10 pouces.
